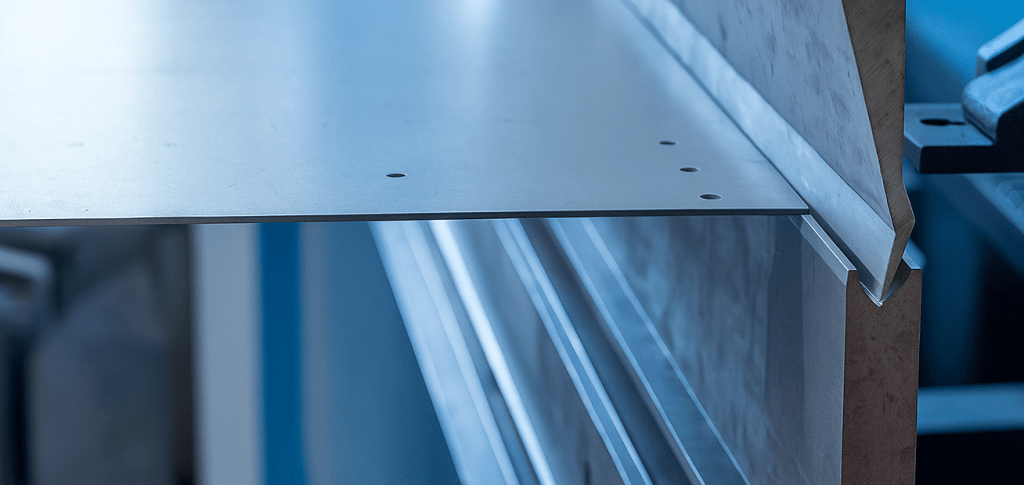

Le pliage avec une presse plieuse est un procédé couramment utilisé dans l'industrie pour former des tôles métalliques en leur donnant une courbure ou un angle précis. Voici les types de pliage courants réalisés avec une presse plieuse :

Pliage en l'air (Air Bending)

Description : La tôle est partiellement pressée entre le poinçon (outil supérieur) et la matrice (outil inférieur), mais sans toucher le fond de la matrice.
Avantages :
Permet une grande flexibilité dans les angles.
Nécessite moins de force par rapport à d'autres méthodes.
Inconvénients :
La précision dépend des variations d'épaisseur et de la dureté du matériau.

Pliage en frappe (Bottoming)

Description : La tôle est pressée jusqu'à toucher le fond de la matrice, garantissant un angle précis.
Avantages :
Grande précision dans l'angle de pliage.
Bonne répétabilité.
Inconvénients :
Nécessite une force plus importante.
Risque d'usure accrue des outils.

Pliage en estampage (Coining)

Description : La tôle est complètement écrasée entre le poinçon et le fond de la matrice, ce qui imprime la forme exacte.
Avantages :
Très grande précision et stabilité dimensionnelle.
Inconvénients :
Consomme beaucoup d'énergie.
Nécessite des outils robustes.

Pliage à coins (Offset Bending)

Description : Produit deux plis rapprochés pour créer un décalage en forme de Z.
Applications : Utilisé pour fabriquer des pièces où les surfaces doivent être parallèles mais à des hauteurs différentes.

Pliage à rayon contrôlé

Description : La presse plieuse est équipée d'outils spécifiques pour obtenir un rayon de courbure contrôlé.
Avantages : Convient pour des matériaux sensibles où un pliage brusque pourrait causer des fissures.

Pliage par écrasement (Hemming)

Description : La tôle est pliée puis écrasée pour obtenir un bord plat et sûr.
Applications : Utilisé pour des finitions esthétiques ou pour renforcer un bord.

Pliage à retour élastique compensé

Description : Technique prenant en compte le retour élastique du matériau pour obtenir l'angle final souhaité.
Avantages : Précision accrue pour les matériaux à haute résilience.

Pliage hors axe (Offset Bending)

Description : La presse est réglée pour produire des formes asymétriques ou complexes.
Applications : Utilisé pour des conceptions spéciales.

Facteurs importants dans le pliage avec une presse plieuse :
Choix des outils (poinçons et matrices) : Dépend de l'épaisseur, du type de matériau, et du type de pliage.
Paramètres de pliage : Pression, vitesse et angle doivent être ajustés avec précision.
Matériau : L'épaisseur et les propriétés mécaniques influencent le processus.
Retour élastique : Doit être compensé pour garantir la précision.

Techniques principales de pliage de tôle :

Le pliage de tôle est une opération de formage mécanique permettant de donner une forme angulaire ou courbée à une pièce métallique. Voici un aperçu des principales techniques de pliage de tôle, leurs caractéristiques et leurs applications :

1. Le pliage à la presse-plieuse :
   Principe : Une presse équipée d'un poinçon et d'une matrice exerce une pression pour plier la tôle à l'angle souhaité.
   Avantages : Précision élevée, polyvalence pour différents angles et formes.
   Applications : Utilisé pour des productions en série ou des prototypes dans divers secteurs, comme l'industrie automobile ou l'électroménager.
2. Le pliage par rouleaux (ou roulage) :
   Principe : La tôle passe entre trois rouleaux qui la plient progressivement pour obtenir des formes courbes ou cylindriques.
   Avantages : Idéal pour créer des formes arrondies ou des tubes.
   Applications : Construction de réservoirs, tuyaux, ou structures métalliques.
3. Le pliage par pliage manuel ou à l’aide de plieuses manuelles :
   Principe : La tôle est pliée à l'aide d'outils manuels ou d'une plieuse légère, en exerçant une force directe.
   Avantages : Simple, peu coûteux, adapté aux petites pièces ou séries limitées.
   Applications : Travaux artisanaux, réparations, ou petits ateliers.
4. Le pliage à la presse hydraulique :
   Principe : Une presse hydraulique applique une force uniforme pour plier des tôles épaisses ou complexes.
   Avantages : Grande capacité de pliage, adapté aux tôles épaisses.
   Applications : Industries lourdes comme la construction navale ou la fabrication d'équipements industriels.
5. Le pliage par estampage :
   Principe : La tôle est placée dans une matrice et déformée par un poinçon pour créer une forme spécifique en une seule opération.
   Avantages : Productivité élevée pour les grandes séries, formes complexes possibles.
   Applications : Fabrication de pièces standardisées (automobiles, aéronautique).
7. Le pliage par pliage CNC (Commande numérique) :
   Principe : Les presses-plieuses CNC permettent un pliage précis et automatisé grâce à des programmes informatiques.
   Avantages : Haute précision, répétabilité, et gain de temps.
   Applications : Production en série nécessitant des tolérances serrées.

Facteurs à considérer :
Type de matériau : Aluminium, acier inoxydable, cuivre, etc. Chaque matériau a des propriétés différentes (ductilité, résistance).
Épaisseur de la tôle : Détermine la méthode et l'équipement appropriés.
Angle et rayon de pliage : Affectent la contrainte interne et la qualité du pli.
Type de pli : Pli simple, pli multiple, ou forme complexe.
